當前位置：首頁 » 纜勝特纜新聞中心 » 纜勝新聞中心 » 常見問答 » 電梯電纜安裝的要求有哪些

電梯電纜安裝的要求有哪些

文章出處：責任編輯：發布時間：2021-05-12 13:49:39 點擊數：- 【大 中 小】

電梯，現在是高樓必不可少的配套裝置，而電梯電纜決定這電梯的運行。電梯電纜的正確安裝可以讓電梯更好的運行，這里例舉下電梯電纜安裝的要求有哪些。

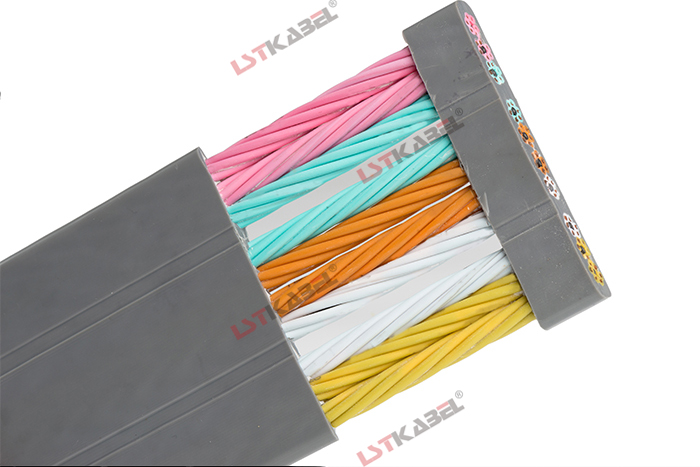

電梯電纜

1、機房和井道線槽內的配線應使用電線管或電線槽保護,電氣裝置的電線槽,電線管等非常電金屬部位,均涂防銹漆或鍍骍
2、不易受機械損傷的分支線路可使用軟管保護,但長度不應超過2M
3、轎頂配線應走向合理,防護可靠
4、電線管,電線槽,電線架等與可移動的轎廂,鋼絲繩的間距,機房內不應小于50mm,井道內不應小于20mm
5、電線管安裝應符合下列規定:
1)、電線管應卡子固定,固定間距均勻,且不應大于3m
2)、與電線槽連接處應鎖緊螺母鎖緊,管扣減應裝設護口
3)、安裝后應橫平豎直
6、電線槽的安裝應符合下列規定:
1)、安裝牢固,每根電線槽固定點不應少于兩個點,并列安裝時,應使槽蓋便于開啟
2)、安裝后應橫平豎直,接口嚴密,槽蓋齊平,無翹角
3)、出線口應無毛刺,位置正確
4)、連接處應做接地跨接,接地線應用黃綠雙色絕緣線
7、金屬軟管的安裝符合下列規定:
1)、無機械損傷和松散,與箱,盒,設備連接處使用傳用接頭
2)、安裝應平直,固定點均勻,間距不應大于1m,端頭固定牢靠,且間距不應大于0.1m
8、電線管,電線槽均應可靠接地,但電線槽不得作保護線使用
9、接線箱,盒的安裝應平整,牢固,不變形,其位置符合要求
10、導線(電纜)的敷設應符合下列規范
1)、動力線和控制線應隔離敷設,有抗干擾要求的線路應符合要求
2)、配線應綁扎,并有清晰的接線標記,保護線端子和電壓為220V及以上的端子應有明顯的標記
3)、接地保護線應黃綠相間的絕緣導線
4)、電線槽彎曲部分的導線,電纜受力處,應加絕緣寸墊,垂直部分應可靠固定
5)、敷設于電線管內的導線總截面積不應超過電線槽內截面的60%
6)、線槽的配線時,應減少中間接頭,中間接頭宜采用冷壓端子
7)、配線應留有備用線,其長大應與箱,盒內最長的導線相同
11、隨行電纜的安裝應符合下列規定
1)、當敷設中線箱時,隨行電纜架應安裝在電梯正常提升高度的1/2加高1.7m:處的井道壁上
2)、隨行電纜的敷設長度應使轎廂緩沖器安全壓縮后略有余量,但不得拖地,多根并列時,長度應一致
3)、隨行電纜兩端以及不運動部分應可靠固定
4)、圓形隨行電纜應捆扎牢固在轎底和井道電線架上,綁扎長度應為50～100mm,綁扎處應離開電纜架鋼管100～150mm
5)、隨行電纜在運動中可能與井道內其它部件掛，碰時，必須采取防護措施
以上是電梯電纜安裝時的要求，供大家做個參考。
